F5ZBIRELAIS TVA
TECHNIQUE
En prenant pour base de départ l'option n°3, voici la liste du matériel nécessaire ainsi que les om's affectés à la réalisation de sous ensembles. On peut voir que le partage des tâches concerne pour l'instant un nombre d'om assez restreint.
|
Emetteur TVA FM 1280 Mhz
|
SP5060 + MAR8 P=10 mW
|
F1ECN
|
fait
|
|
Récepteur TVA FM 1280 Mhz
|
Récepteur à synthése de tension
|
F1NFY
|
fait
|
|
Emetteur TVA FM 2320 Mhz
|
Mini module TV F6BRD
|
F6BRD
|
fait
|
|
Récepteur TVA FM 2320 Mhz
|
Mini module TV F6BRD
|
F6BRD
|
fait
|
|
Logique de gestion
|
µP 68705P3 2 voies TV + 1 VHF phonie
|
F6GNJ
|
en cours
|
|
Logique synthé
|
Commande des synthés RX/TX modules TV 2320
Mhz
|
F6GNJ
|
-
|
|
Transceiver VHF télécommande
|
ICOM IC-V200 ou IC125 pas de 12,5 Khz
|
F6GNJ
|
fait
|
|
Système antennaire 23 cm
|
Panneaux type DJ9HO ou antenne à fentes
?
|
?
|
-
|
|
Système antennaire 13 cm
|
Panneaux type DJ9HO ou antenne à fentes
?
|
?
|
-
|
|
Amplificateur 23 cm classe C
|
Ampli hybride
|
F1ECN
|
-
|
|
Câble faibles pertes pour le 23 cm
|
Gedelex 4,8/50
|
?
|
-
|
|
Alimentation 12 Volts 20 ampéres
|
?
|
?
|
-
|
|
Préampli 23 cm
|
Type F3YX ?
|
?
|
-
|
|
Préampli 13 cm
|
?
|
?
|
-
|
|
Générateur de mire
|
PICDREAM de F1CJN
|
?
|
-
|
|
Montage antenne
|
été 2000 ?
|
?
|
-
|
|
Convertisseur 438,5 Mhz
|
Derniére version F3YX
|
F1ECN
|
en cours
|
|
FI TV 438,5 Mhz
|
Récupération magnétoscope
?
|
F1ECN
|
en cours
|
Modules 2400 Mhz

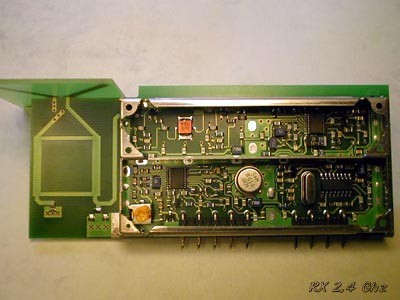

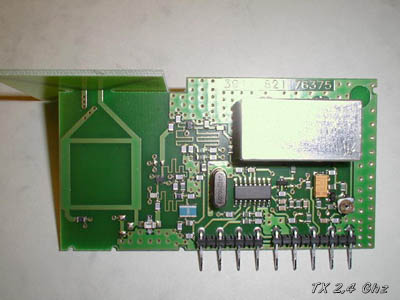

Nous sommes à la recherche d'informations sur les modules TX & RX 2,4 Ghz des photos ci dessous. (programmation synthé I2C, schéma, brochage) Pour info, le datasheet du synthé TSA5055T.
Gestion VIDEO

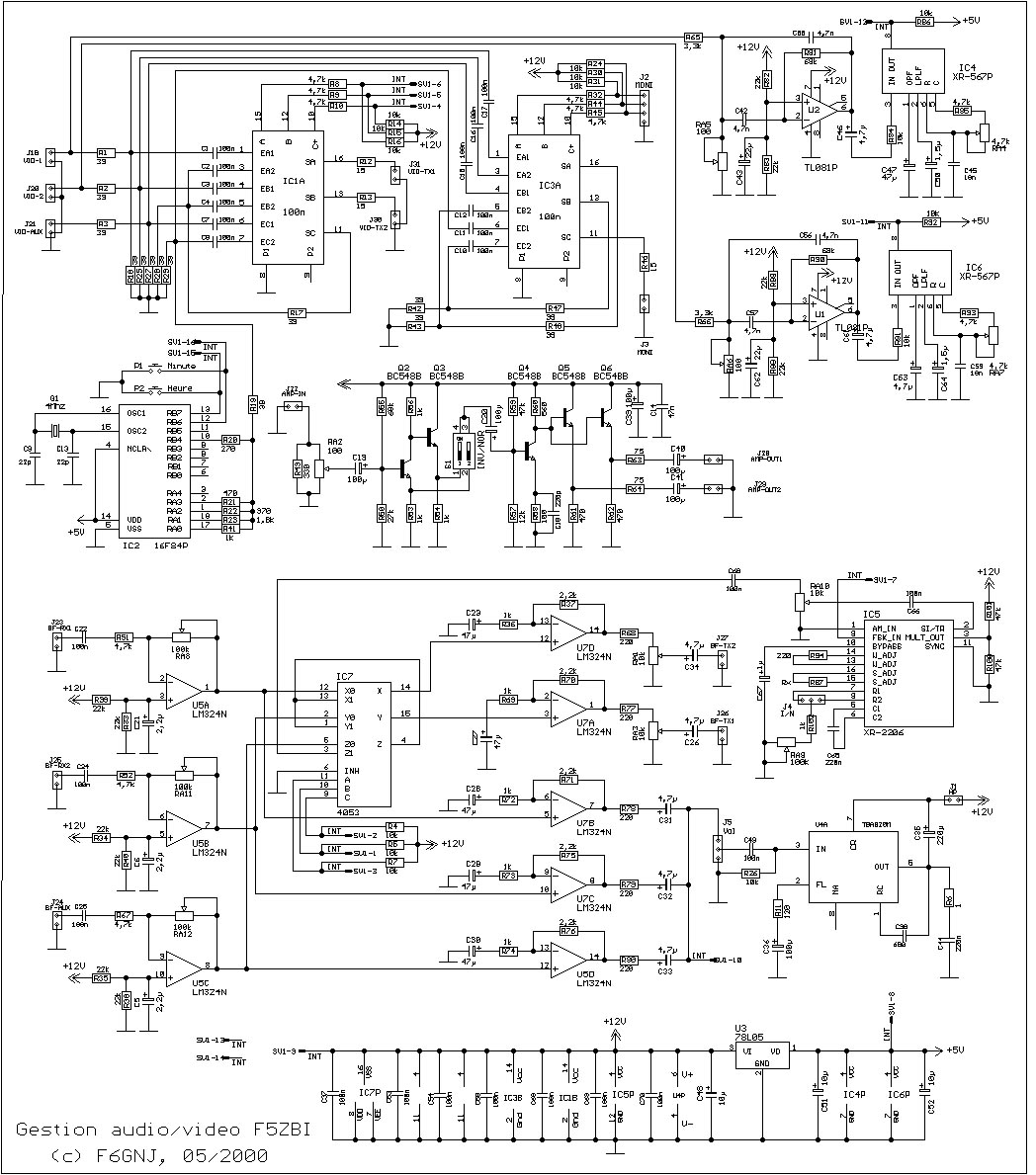

Voici la carte de gestion audio/video en cours de réalisation.

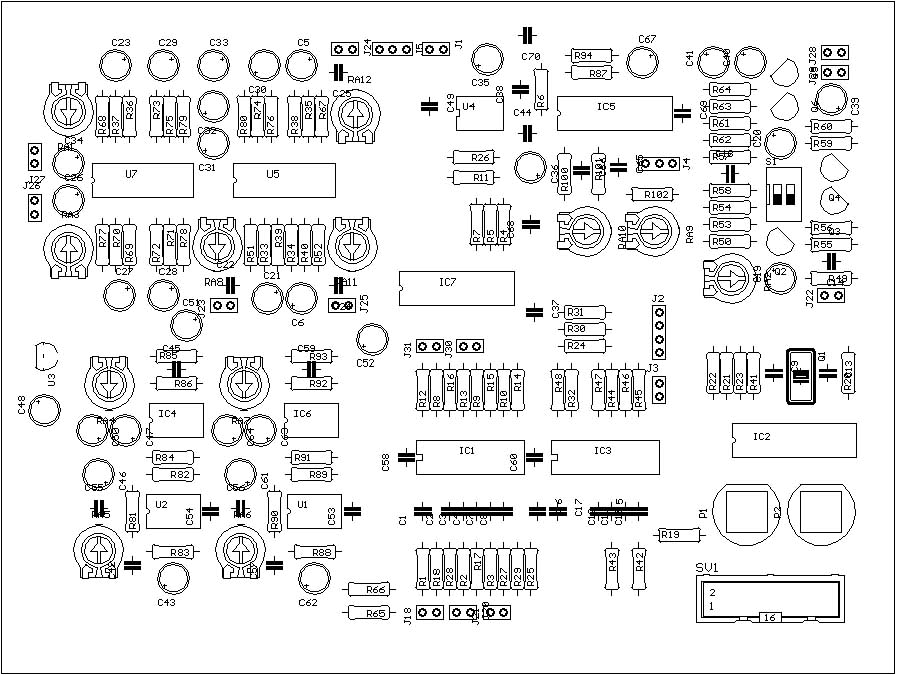

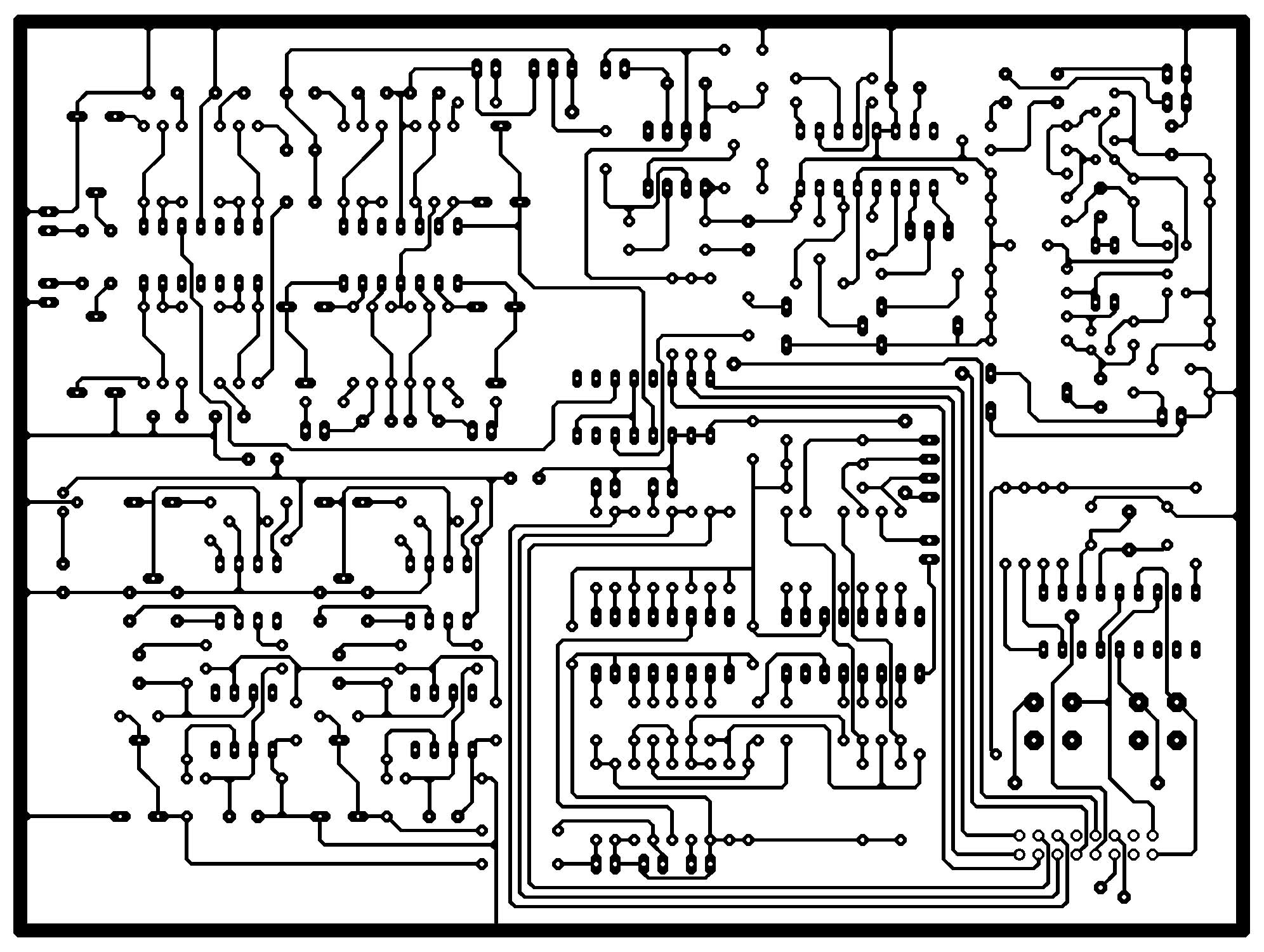

Les fichiers suivants (au format jpg) donneront une idée du circuit imprimé ainsi que de l'implentation des compsants.
La logique "pure" a été décorélée
de la gestion audio/vidéo de facon à pouvoir utiliser
cette carte avec differents types de logiques, voir... en manuel.
Les caractéristiques de cette cartes sont les suivantes :
