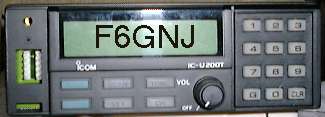

ICOM IC-U200T
Arnaud Cabaret, F6GNJ
12/02/98
Préamplificateur Micro
Schéma
Classique : amplification, limitation,
filtrage. L'alimentation positive est assurée par la ligne "T8"
(8 volts présents a l'émission). Les photos jointes permettent
de situer le connecteur J510 ou l'on peut prélever l'alimentation
8 volts et la masse. Attention, le dessin du CI est a l'échelle
2.
Montage
Les composants
sont eux aussi classiques et devraient pouvoir se trouver dans les fonds
de tiroirs. (Pas de CMS...) A noter la découpe en biseau du CI pour
laisser passer l'aimant du HP.
Installation
Les photos parlent
d'elles mêmes... Attention néanmoins au perçage de
la carte "main board", s'assurer que les zones de masse sont en regard
et qu'il y a assez de place pour passer la tête de la vis de 2,5
mm. Une entretoise de 4,5 mm positionne le CI a la bonne hauteur pour qu'il
évite le quartz et se sert de celui ci pour éviter de bouger
!!!
Connections
Pour l'alimentation,
se reporter aux photos pour situer le connecteur J510 et les broches utiles.
Souder 2 fils sous le circuit principal et les relier a la carte préampli
(J4). Pour les entrées / sorties, le CI a été conçu
pour se positionner juste au dessus des points utiles !!!. Repérer
le "strap soudure" tombant a l'aplomb de J1 de la carte préampli
(court circuit les entrée / sorties B.F.). Enlever la soudure et
par la même le câble terminé par un connecteur femelle
3 points (entrée BF/masse/sortie B.F.) au même endroit mais
sous le circuit
principal. Souder deux "queues
de résistances" sur J1 coté soudure et les couper a 4,5 mm
du circuit, monter et visser la carte préampli puis a l'aide d'un
fer a panne fine, souder les fils en regards sur les points de l'ancien
strap entre les deux circuits.
Pour les maladroits, souder
des fils souples pour réunir les deux circuits, attention a la longueur...
ou tout simplement utiliser le câble blinde d'origine soudé
sous le circuit en ôtant le connecteur.
Réglages
- RA1 1/2 de la
tension d'alimentation. Contrôler éventuellement a l'oscilloscope
la symétrie d'une sinusoïde injectée a l'entrée.
- RA2 Gain du
préamplificateur (sensibilité micro).
- RA3 Excursion.
Si la B.F. d'attaque est trop importante, l'étage préampli
sature et limite par la tension d'alimentation.
(Pas toujours très beau, mais efficace...)
Liste des composants : Carte de traitement B.F. IC-U200T
Part ValeurDate : 12/02/98
Version : 1.0
System : GnjOs
Télécharger les modifications (190 ko)
Merci a Sébastien F1IKD et
Mike F1PBZ pour leur aide.
Bon trafic et meilleurs 73's.
Arnaud, F6GNJ.

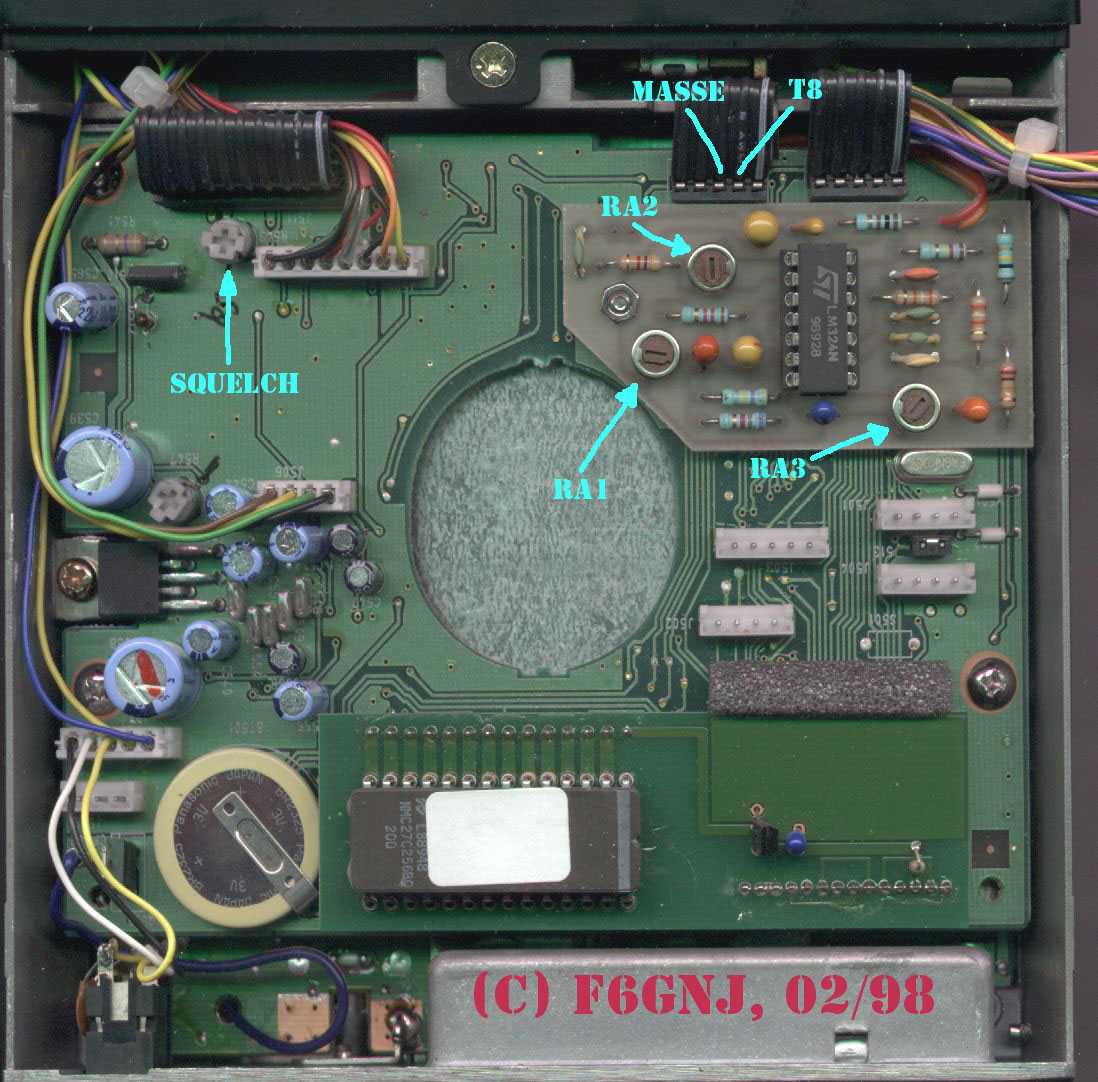

Le positionnement de la carte B.F.

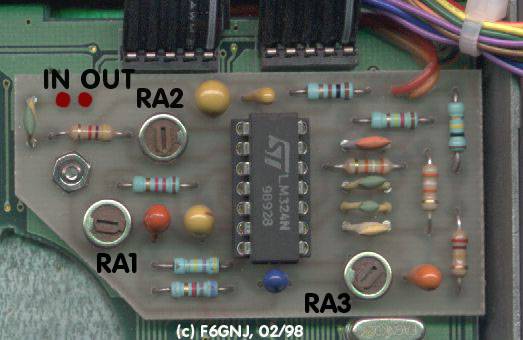

Détail de :la carte B.F.
Passage au pas de 25Khz (16F3)

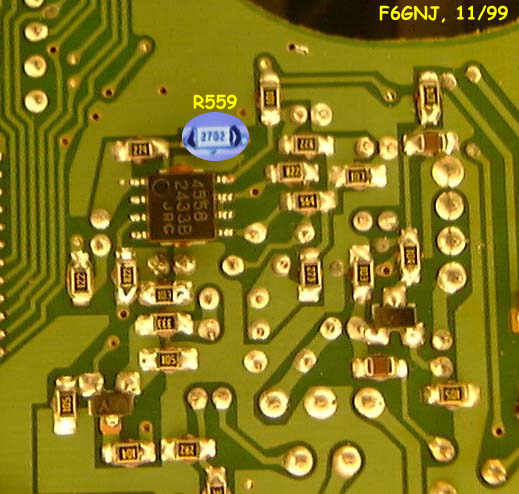

Le changement des filtres à quartz et céramique permet le passage au pas de 25 Khz sans trop de problémes. Suite à cette modification, j'ai constaté une distortion très importante au dessus de 3Khz d'excursion. Je me suis attaqué, dans un premier temps, à l'adaptation d'impédance du filtre de la 1ére F.I. (30,875Mhz) puis au filtre de la deuxiéme F.I. (455Khz) pour finir au discriminateur céramique. Rien de particulier à constater, la distorsion est présente mais nous ne sommes pas en HIFI ! Je me suis ensuite attaqué à la BF et là, oh surprise la distortion apparait au niveau de IC515a. Après avoir cherché du coté de la tension d'offset de l'ampli op sans succés, j'ai constaté que le niveau d'entrée etait bien trop élevé et que l'étage écraitait mochement au dessus de 3Khz d'excursion, suite au changement des filtres, la tension BF discriminée est bien sur beaucoup plus importante que pour la norme 11F3... J'ai procédé aux mesures permettant de ne pas avoir de distortion pour une excursion maximum. Cela m'a conduit à changer la résistance R559 (10k) par une 27 Khz et tout est rentré en ordre.

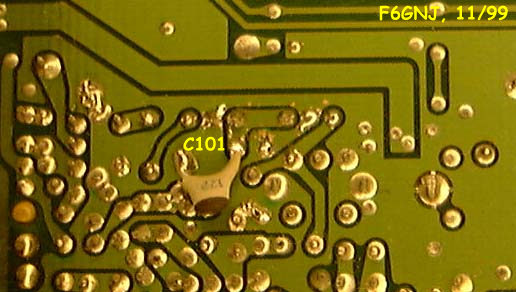

Pensez également à changer le condensateur C101 (27p) par un 12p pour une adaptation optimum entre les deux filtres à quatrz.
